 ¿Como
Funciona la TV?
¿Porqué
debe saber como funciona la TV?
Bueno, este es otro de esos
asuntos en donde "saber es poder". Entre mas conozca acerca
del funcionamiento de la TV más fácil le será usar
las herramientas de forma creativa--y poder resolver problemas inevitables
que surgen durante las producciones de TV.
Así que empezaremos
con?
Campos
y Cuadros
Cuando
uno logra entenderlo podemos darnos cuenta que tanto las películas
como la TV son en realidad una ilusión.
En realidad, no existe el
"movimiento" en las películas animadas o en la TV.
Los primeros experimentos
con las películas animadas
 descubrieron
que si una secuencia de fotogramas fijos es presentado a una velocidad
de 16 o mas por segundo, los fotogramas se mezclan entre sí,
dando la impresión de una imagen continua.
También fue descubierto
que si las imágenes individuales variaban ligeramente para reflejar
cambios en el tiempo, la ilusión de movimiento podía ser
creada.
Si está interesado
en la percepción humana y la psicología, dos atributos
de la percepción humana son los que crean la ilusión de
movimiento: persistencia
de visión y el fenómeno
phi. Ambos efectos combinados
proveen la ilusión de movimiento en las películas animadas
y en la televisión. Una versión primitiva de esto puede
verse en las luces en movimiento de una marquesina de teatro, o en un
letrero de flecha de neón en movimiento sugiriendo que entre
a comprar algo.
Aunque
inicialmente el cine mudo usaba una velocidad de 16 y 18 cuadros
(o fotogramas) por segundo, cuando el sonido fue introducido esta velocidad
fue incrementada a 24 cuadros por segundo. Esto fue necesario, en parte
para cubrir las necesidades de calidad de la recién agregada
pista sonora.
A diferencia de la televisión,
cuya resolución temporal varía entre 25 y 30 cuadros por
segundo dependiendo del país en que se origine, el cine se ha
mantenido por décadas en el estándar sonoro de 24 cuadros
por segundo en todo el mundo.
El sistema de televisión
NTSC
(Comité Nacional de Estándares de Televisión) usado
en los Estados unidos reproduce aproximadamente 30 cuadros por segundo.
Por supuesto, esto representa
un pequeño problema al convertir películas a video y viceversa,
pero nos preocuparemos de eso más tarde.
Una cámara cinematográfica
registra una secuencia de fotogramas completamente formados en cada
cuadro del la emulsión, iguales a las fotografías en un
rollo de cámara de 35 mm. La cámara cinematográfica
toma fotografías individuales a una velocidad de 24 por segundo.
En TV las cosas son diferentes.
En una video cámara cada cuadro está compuesto de cientos
de líneas horizontales. A lo largo de cada una de estas líneas
existen miles de puntos de información de brillo y color. Esta
información es electrónicamente comprendida en la cámara
de TV (y después reproducida en un monitor de TV) en una secuencia
de rastreo de izquierda a derecha, de arriba hacia abajo.
Para
reducir el parpadeo y las variaciones de brillantes durante el proceso
de barrido (scanning), cada imagen de televisión se divide en
dos segmentos entrelazados.
Las líneas impares son barridas primero y luego las líneas
pares son integradas en los espacios faltantes.
Nota las líneas de
barrido en esta imagen de TV en blanco y negro. (La TV a color, que
es más compleja, será descrita mas tarde).
El término entrelazado
describe el método
de las líneas pares e impares alternadas para barrer el número
total de líneas en cada imagen completa. Cada uno de estos medios
cuadros (ya sean líneas pares o impares) recibe el nombre de
campo;
la imagen completa (dos
campos) es llamada, como hemos dicho antes, un cuadro.
Una vez que una imagen completa
(cuadro) es barrido, el proceso completo comienza de nuevo. Los ligeros
cambios entre imágenes sucesivas son integrados por nuestra percepción,
dándonos la ilusión de movimiento continuo sin interrupción.
En
la actualidad, en lugar de usar el método de barrido entrelazado
algunos equipos de TV, video cámaras y monitores de computadora
utilizan un barrido progresivo
o no-entrelazado
donde los campos (líneas
pares y nones) son combinados y reproducidos al mismo tiempo en su propia
secuencia.
El barrido progresivo posee
algunas ventajas, incluyendo la capacidad de lograr mas fácilmente
la interfase con equipo de video digital (basado en computadora).
Los Dispositivos
de Imagen de la Cámara
Los
lentes de una cámara de televisión forman una imagen en
un blanco
(target) fotosensible en el interior de la cámara, de la misma
forma que una cámara cinematográfica forma una imagen
en el negativo. Pero en vez de emulsión, las cámaras de
televisión
utilizan comúnmente unos receptores fotosensibles de estado sólido
llamados CCDs
(charged-coupled devices) que son capaces de detectar las diferencias
de brillo en diferentes puntos durante una imagen.

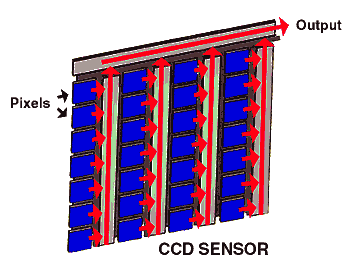

La superficie de un CCD
(también llamados chips)
contiene de cientos de miles a millones de pixeles
(de "picture element" o elemento de imagen), cada uno de los
cuales
 responde
electrónicamente a una cantidad de luz enfocada en su superficie.
Las diferencias en el brillo
de la imagen detectadas en cada uno de estos puntos en la superficie
del CCD son transformados en voltajes eléctricos. Entre más
brillante la luz, mas voltaje es genera
do.
El voltaje de cada uno de
estos puntos puede ser "leído" en un circuito electrónico
de tipo línea-por-línea. El proceso es continuamente repetido
creando una secuencia constante de información de campos y cuadros
cambiantes.
En cierto sentido, el proceso
completo es invertido en un equipo de TV. Los voltajes de los pixeles
generados en la cámara son convertidos en luz--que es la imagen
resultante que vemos en la pantalla de TV. Hablaremos más en
detalle sobre ésto después.
|
